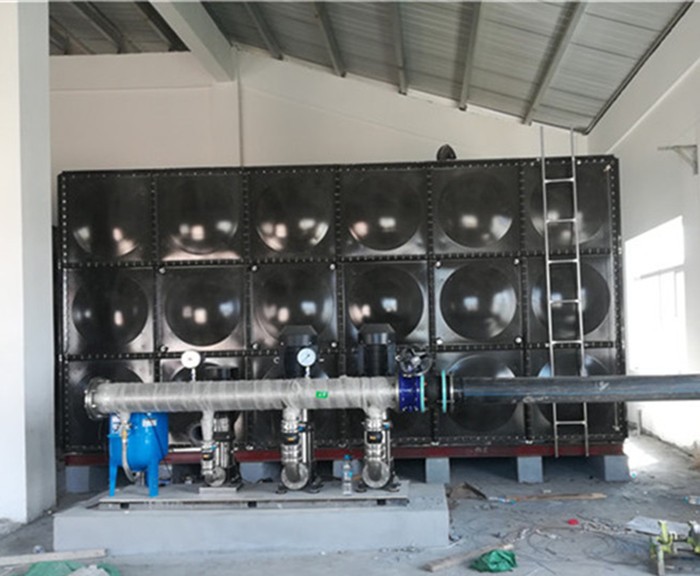

什么是搪瓷鋼板水箱？

    搪瓷鋼板水箱的材料必需經(jīng)高溫燒結(jié)搪瓷，這樣才能使水箱板面形成致密釉層，與鋼板界面離子之間互相滲透，混合形成厚度約200-300微米的擴散層，加大了搪瓷面的附著強度。另外，搪瓷鋼板水箱的瓷面光滑才容易清洗，且耐腐蝕，而鋼板組裝結(jié)構(gòu)，不易變形、抗震性強、抗沖擊力大。搪瓷內(nèi)膽由于其在防腐方面的優(yōu)越性能，正在取代其它內(nèi)膽而成為熱水器內(nèi)膽的主力。搪瓷鋼板水箱在50年前起源于美國。在歐洲, 尤其是德國，搪瓷內(nèi)膽熱水器的生產(chǎn)始于60年代。但只有當搪瓷內(nèi)膽與犧牲陽板結(jié)合之后，才確立了它在應用領(lǐng)域中的地位。熱水器的容量可以小到15立升，大至4000立升，大致分為美式和歐式二種，其主要區(qū)別在于內(nèi)膽的設(shè)。

在搪瓷內(nèi)膽的實際生產(chǎn)過程中，由于使用了多種的原材料和不同的生產(chǎn)工藝，因此會產(chǎn)生許多不同的缺陷。其中有以下幾個方面：

鋼板是搪瓷內(nèi)膽的重要的材料。鋼板的質(zhì)量必須根據(jù)成型（變形、焊接等），涂搪過程以及搪瓷制品的要求進行挑選。搪瓷的膨脹系數(shù)為32x10負七次方。選用的板材的含碳量不高于0.08%。錳在鋼中存在，使鋼材的屈服極限與強度極限有所提高，而延伸性能則有所降低。因此，含錳量愈高，所需的變形力也愈大。對碳鋼來說，硅和錳同樣是冶煉時脫氧劑的殘留物。含硅量在0.37%以下的鋼板一般是可以進行拉深加工的，但超過了此值，即使含碳量很低的鋼材也將變得又硬又脆，不宜用于拉深加工，并影響密著性能。硫化物的存在會在很大程度上影響鋼板的組織結(jié)構(gòu)，促使條紋組織的產(chǎn)生，從而降低成本鋼材的塑性和韌性，即降低成本拉深性能，并會在瓷層里出現(xiàn)氣泡和細孔。磷溶于鐵素體內(nèi)會顯著降低成本鋼材的塑性，而會提高其強度和硬度，拉深用鋼板的含磷量應愈小愈好。（<0.06%）。加在鋼中的鈦對搪瓷是十分有利的，由于它能與瓷釉中多種組分相結(jié)合，因而密著增加，在熱水器內(nèi)膽一次涂搪，（濕法流動涂搪、濕法噴搪、靜電粉末噴搪）鈦鋼是較為理想的基材。含鋁鋼材，可以連鑄，成份偏析以及夾雜少，冷加工能力好，耐時效，缺點是搪燒后易出現(xiàn)魚鱗爆缺陷及降低成本密著強度。選用板材的厚度要在盡量可能的前提下選厚一點的，以內(nèi)膽擁有足夠的厚度。只有選用了優(yōu)質(zhì)的搪瓷用板材，才能內(nèi)膽的搪瓷質(zhì)量，進而內(nèi)膽的使用壽命。

搪瓷鋼板水箱優(yōu)點：

1、搪瓷鋼板水箱防腐效果更佳,傳統(tǒng)的不銹鋼保溫水箱雖然內(nèi)膽為不銹鋼材料,但還有可能在水中含氯量較多的時候產(chǎn)生腐蝕,而搪瓷的活性非常的弱,極難產(chǎn)生化學反應,就像是我們吃飯用的碗,大多是用的瓷碗,如果是不銹鋼碗,放置時間稍長或使用一段時間后就會產(chǎn)生銹跡,所以搪瓷內(nèi)膽水箱在防腐性能上有著巨大的優(yōu)勢。

2、防結(jié)垢,由于水箱內(nèi)置了鎂棒,鎂的活性強于鈣,所以可置換使水垢生成的罪魁禍首鈣離子,從而起到了軟化水質(zhì),杜絕結(jié)垢的作用。

3、搪瓷鋼板水箱承壓能力更強,因為SPCC鋼板的強度較不銹鋼板有著明顯的優(yōu)勢,而且在承壓情況下,不銹鋼容易被強水流沖擊而產(chǎn)生銹點,所以采用SPCC鋼板加以搪瓷工藝的內(nèi)膽更加適合于承壓情況下使用。

4、控制更加人性化,控制面板與水箱一體化,使客戶能夠更加直觀、便捷的查看和設(shè)置相關(guān)參數(shù)。

承壓性能好---搪瓷鋼板水箱承壓性能強，搪瓷的板厚會比不銹鋼厚近一倍，所以搪瓷水箱的承壓性能比不銹鋼好；抗腐蝕能力強，搪瓷鋼板經(jīng)高溫燒結(jié)搪瓷，使水箱板面形成致密釉層，與鋼板界面離子之間互相滲透，混合形成厚度約200-300微米的擴散層，加大了搪瓷面的附著強度。而不銹鋼板材一旦氧化膜被破壞就會出現(xiàn)腐蝕，生銹，嚴重縮短了使用壽命。

搪瓷鋼板水箱特點：

1、水質(zhì)好。搪瓷瓷釉選用石英、長石、螢石等天然礦物質(zhì)為原料，無毒無味、天然純凈。

2、板材采用優(yōu)質(zhì)碳鋼板，加工成標準板塊

3、鋼板經(jīng)過高溫烤瓷，在1300℃高溫下，離子之間相互滲透，結(jié)合成一體，永不脫落。

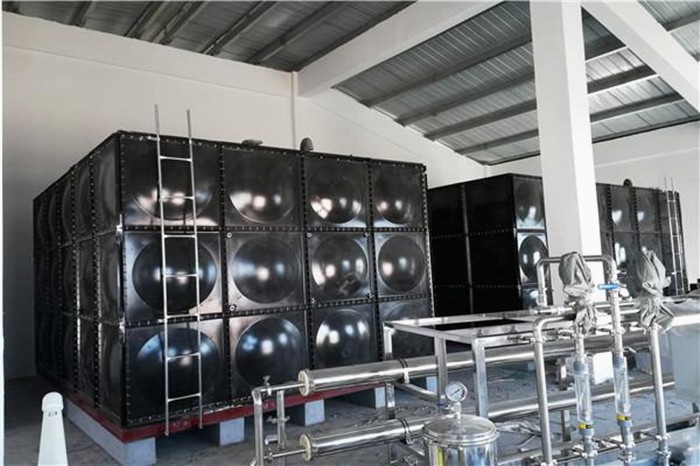

4、現(xiàn)場組裝，方便施工。
